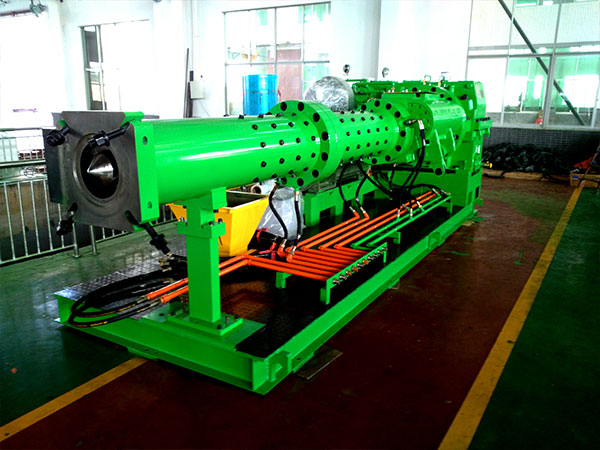

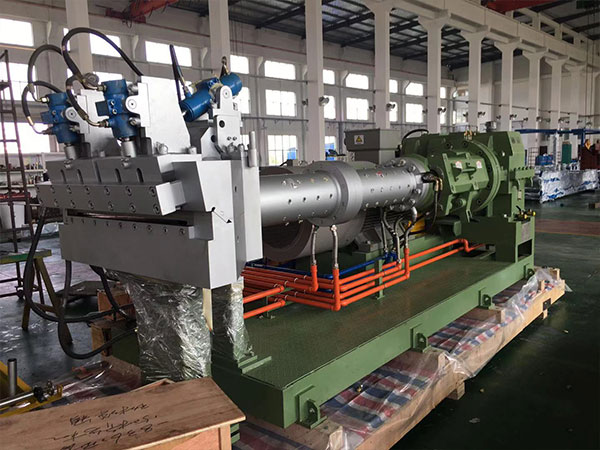

用于擠出各種橡膠制品及供膠。
1.機筒為分段式結構，喂料段機筒內帶螺旋槽，它和旁壓輥配合增加喂料能力，塑化段和擠出段的機筒上裝有數量不等的銷釘。
2.螺桿幾何精度高，經氮化處理后具有良好的耐磨性。
3.各部溫度由熱水循環裝置分段自動控制。
4.該機具有塑化效果好、擠出能力強、出膠溫度低、運行平穩的特點
|
參數/型號 Model |
XJD-90×14D | XJD-120×14D | XJD-150×16D | XJD-200×12D | XJD-200×16D | XJD-250×12D | XJD-250×16D | |
|---|---|---|---|---|---|---|---|---|
|
螺桿直徑 Screw diameter |
90 | 120 | 150 | 200 | 200 | 250 | 250 | |
|
螺桿長徑比L/D Screw L / D ratio |
14/1 | 14/1 | 16/1 | 12/1 | 16/1 | 12/1 | 16/1 | |
|
螺桿轉速 (r/min) Max.Screw Speed |
60 | 50 | 43 | 33 | 33 | 26 | 26 | |
|
喂料口尺寸 Feeding hole size |
120×80 | 160×110 | 200×165 | 260×152 | 260×152 | 340×190 | 340×190 | |
|
銷釘行數 Row quantity of pin |
8 | 10 | 10 | 8 | 12 | 10 | 12 | |
|
毎行銷釘數 Pin quantity of each row |
6 | 6 | 8 | 10 | 10 | 12 | 12 | |
|
擠出電動機型號 Motor model |
Z4-180-41 | Z4-225-11 | Z4-250-11 | Z4-280-32 | Z4-315-12 | 24-315-42 | Z4-355-12 | |
|
主電機功率 (kw) Main motor Power |
55 | 110 | 220 | 315 | 355 | 400 | 450 | |
|
熱水循環區段 Hot water circulation section |
3 | 3 | 4 | 4 | 4 | 4 | 4 | |
|
熱水循環加熱總功率 Total power of hot water circulating heating |
32 | 32 | 42 | 42 | 54 | 48 | 54 | |
|
生產能力 (kg/h) Max.Production capacity |
360 | 800 | 1500 | 2600 | 2600 | 3600 | 3600 | |
|
外形尺寸 (mm) Overall dimension |
長（L） | 2300 | 3250 | 3800 | 5030 | 5900 | 5400 | 6077 |
| 寬(W) | 1060 | 1250 | 1590 | 1950 | 1950 | 2400 | 2400 | |
| 高(H) | 1450 | 1650 | 1700 | 1850 | 1850 | 1920 | 1920 | |
|
重量 Weight |
3.2 | 5.7 | 7.2 | 15 | 15 | 18 | 21 | |
